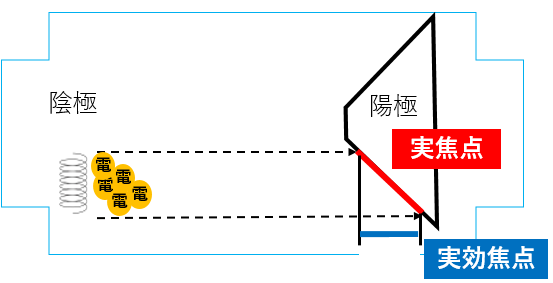

💡 実焦点と実効焦点（線焦点の原理）
X線管において、陰極からの電子が陽極に衝突する場所を「実焦点」撮影方向へ飛び出していくX線のスタート地点の幅を「実効焦点」と呼ぶ。
- 実焦点： 陰極のフィラメントから放出された熱電子ビームが、陽極のターゲット面に実際に衝突する領域。
- 実効焦点： 撮影方向（真下）に向かって実際に飛び出していくX線の「根元の幅」。
- 線焦点の原理： ターゲット面を一定の角度（ターゲット角度）だけ傾斜させ、実焦点を広く実効焦点を小さくする工夫。
- 実焦点が広いと？：電子が当たる部分が広く、熱が分散する！（短時間許容負荷を増大）
- 実効焦点が小さいと？：X線のスタート地点が狭くなるため、画像の幾何学的ボケが減少し、クッキリした画像になる（鮮鋭度の向上）。
- ターゲット角度の影響： ターゲット角度が小さいほど実効焦点が小さくなるが、利用可能な放射角度（照射野）が制限。
⚡ ブルーミング効果（空間電荷効果）

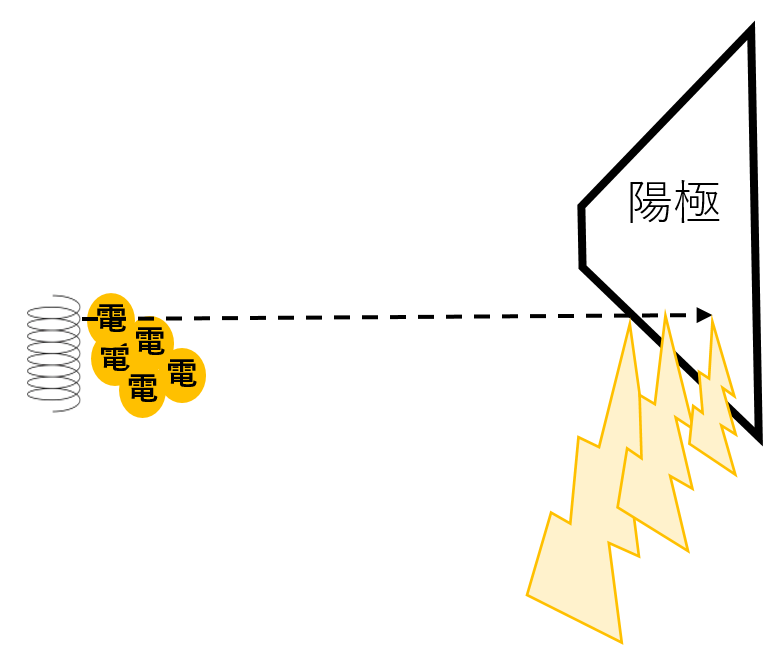

📉 ヒール効果（陽極自己吸収効果）
- 原因：ターゲットの少し奥（深部）で発生したX線が外に飛び出すとき、陽極側（右側）ほど陽極自体で吸収されるから
- 線質分布への影響：ビームハードニングにより陽極側は実効エネルギーが高く、陰極側は実効エネルギーが低くなる。
- どう使う？：例えば足部のレントゲン撮影
- 厚みのある足の踵側は、X線が強い「陰極側」に向ける。
- 薄い足のつま先側は、X線が弱い「陽極側」に向ける。
- ヒール効果がいらん場合は？：陰極側の放射線を弱らせ全体を均等にするフィルタ（補償フィルタ）を使用。
🚫 焦点外X線（ステム放射）
- 発生の仕組み
- 画像への影響： 本来のX線に『いらない光』が混ざるため、被写体コントラストを著しく低下。
- 物理的特性
- 対策： X線管容器の放射口付近に「近接羽根（奥羽根）」と呼ばれる可動絞りを配置し、不要な焦点外X線を物理的に遮断。
