X線管とは、内部を高真空に保った容器の中の陰極（カソード）と陽極（アノード）でX線を発生させる装置。

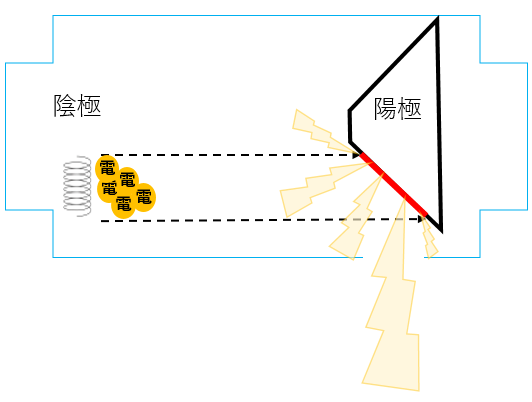

💡 X線管の基本構造
- 二極真空管構造： 内部を高真空（約 $10^{-5} \, \text{Pa}$ 以下）に保持した絶縁容器に、陰極（カソード）と陽極（アノード）を向かい合わせて配置
- 陰極と陽極の材料： どちらも最強に熱くなるため、めちゃくちゃ熱に強いタングステン（$W$）が使われる！
- 陰極（カソード）の役割： 電子を作って狙いを定める。（電子ビームの集束）
- フィラメント： 電流を流して加熱し、熱電子を放出するタングステン製のぐるぐる巻きの細い線。
- 集束電極（フォーカスカップ）： フィラメントを取り囲む金属の溝。マイナス同士で反発して散らばろうとする電子を、陽極の狙った場所（実焦点）へロックオンする。
- 陽極（アノード）の役割： 電子が激突することで、X線が発生。また大量の熱を外へ逃がす役割。
高真空維持の目的：
1. 断線防止：単純に超高温になったフィラメントは、酸素があったら一瞬で燃えてまう！
2. 電子なだれの防止：X線管の中に空気が存在すると、飛び出した電子が空気と電離を起こし「電子なだれ（ガス増幅）」が発生して装置が壊れてしまう。
（GM計数管などの「放射線検出器」では、この電子なだれ（ガス増幅）を小さな信号を大きくするためにあえて利用）
📈 エミッション特性（動作特性曲線）
エミッション特性（動作特性曲線）とは「管電圧」と「管電流」の関係を示すグラフ！
陽極に印加する電圧を徐々に上げていった時、X線管に流れる電流には３つの領域が存在する。
- 初速度領域：陽極電圧が0または負の値のとき、陰極の過熱の勢いだけで放出された電子がちょっとだけ陽極へ到達する領域
- 空間電荷制限領域：「陽極へ行きたい電子」と「先頭で溜まっている電子（空間電荷）」がカソード付近で激しくせめぎ合っている状態
①カソードから出た電子たちが、陽極へ行く前にカソードのすぐ近くで「あふれて」溜まってしまう。（空間電荷）
②電子のマイナス同士の反発により、新しく出ようとする電子が押し戻される。
③陽極の電圧（プラスの力）を上げると、この電子の渋滞が突破され、電流が流れる。
ポイント：この領域では、管電流が管電圧の $3/2$ 乗に比例する（チャイルド・ラングミュアの法則）。
- 温度制限領域（飽和領域）：放出された全部の電子が陽極に向かう領域。これ以上電圧を上げても元から湧き出る量（フィラメント温度）が変わらない限り、電流は増えない。
ポイント： この領域の最大電流（飽和電流）は、リチャードソン・ダッシュマンの式で決まる。
🔥 熱電子放出と飽和電流の法則（温度制限領域）
フィラメントを高温に加熱すると電子が物質表面から外部へ飛び出す。「熱電子放出（熱陰極効果）」
放出できる電子の最大量（飽和電流）はフィラメントの温度のみによって決まる。
- 現象（エミッション）： フィラメントに電流（ $I_f$ ）を流してアチアチにした時、熱エネルギーを得た電子が陰極の外に飛び出すための壁（仕事関数）を超えて出てくること。
- 飽和電子流（リチャードソン・ダッシュマンの式）：
- フィラメントから出てくる単位時間当たりの熱電子の最大量（飽和電流値）を示す物理公式。
- 依存性： フィラメントの絶対温度 $T$ の2乗に比例。
$$ I = A \cdot T^2 \cdot e^{-\frac{W}{k \cdot T}} $$
（ $I$ ： 飽和電流、 $A$ ： 熱電子放出定数、 $T$ ： フィラメントの絶対温度、 $W$ ： 仕事関数、 $k$ ： ボルツマン定数）
- 特徴： でてくる熱電子の量はフィラメント温度のみで決定！熱くなれば熱電子が増える。
※厳密には「材料の性質」にも関係するけど陰極も陽極も材料はタングステン（$W$）やから実質温度のみ！
